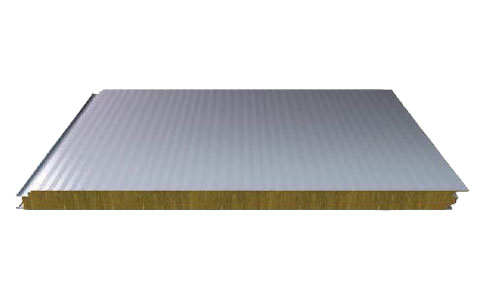

金屬面玻璃棉夾芯板是在巖棉夾芯板中加入了一些金屬材質，下面讓我們來看看金屬面玻璃棉夾芯板主要技術性能有哪些？

1粘結性能　金屬面聚苯乙烯夾芯板粘結強度應>0.1MPa；金屬面硬質聚氨酯夾芯板粘結強度應≥0.09MPa；金屬面巖棉、礦渣棉夾芯板粘結強度應>0.06MPa。

2剝離性能試驗時，粘結在面材上的芯材應均勻分布，每個剝離的粘結面積應不小于85%。

3抗彎承載力　當硬質聚氨酯夾芯板撓度為L0/200（L0為支座間的距離）時，夾芯板的抗彎承載力應不小于0.5kN/m；當金屬面巖棉、礦渣棉夾芯板及金屬面聚苯乙烯夾芯板撓度為L0/250（L0為支座間的距離）時，夾芯板的抗彎承載力應不小于0.5kN/m。

4容重　聚苯乙烯泡沫塑料板體積密度應≥18kg/m；　硬質聚氨酯泡沫塑料體積密度應≥30kg/m；　巖棉、礦渣棉帶體積密度應≥100kg/m；

5芯材導熱系數(shù)　聚苯乙烯泡沫塑料板不大于0.041W/（m·K），硬質聚氨酯泡沫塑料不大于0.027W/（m·K），巖棉板不大于0.045W/（m·K）。

6耐火性能、燃燒性能　標準對巖棉、礦渣棉的夾心板作了如下規(guī)定：　夾心板厚度≥80mm時，耐火極限≥60min；　夾心板厚度m，燃燒性能達到B2級。　對于聚苯乙烯泡沫芯材的夾芯板，標準雖未做具體規(guī)定，但依據(jù)GB/T10801.1—2002《絕熱用模塑聚苯乙烯泡沫塑料》，其芯材氧指數(shù)應>30%，燃燒性能應達到B2級。故這種芯材的板只可用在耐火極限要求不高的建筑部位。
